第一部分 高清系列产品

1.1 监控系统现状

现代的监控项目,主要包括小区监控,商铺监控,学校监控和医院监控等社会面监控;金融,电力,能源,交通等行业监控;以及公安系统和数据枢纽。

监控系统本身又分为:网络系统,无损系统, 模拟系统。

(1)IP网络系统,前端采用网络摄像机,网络视频信号由光纤收发器通过光纤,传到后端专网交换机,同时通过专网交换机,一组信号进行网络存储,一组信号经解码器、拼接器实现大屏幕的拼接显示。

该类系统的特点:扩展性组网能力强,图像清晰,传输距离不受限制;但对网络的依赖性强,易出现网络延迟,占用带宽过大等问题;该类系统,在网络环境允许的情况下适用。

(2)SDI无损系统,前端采用SDI高清摄像机,其输出的高清SDI数字视频信号通过SDI光端机或高清线缆的传输,接入高清SDI硬盘录像机,进行高清存储;然后,经高清SDI硬盘录像机的输出,经专网交换机、解码器和拼接器,实现大屏幕拼接显示。

该类系统的特点:此系统采用HD-SDI技术和光传输技术,图像高清晰,实时性、操控性好,扩展性强。既满足了用户对图像高质量的要求,又不受网络环境的限制。

(3)模拟系统,前端采用模拟摄像机,模拟信号通过传输,进入后端视频分配器,视频分配器分出两组信号,一组信号进硬盘录像机,进行存储;一组信号进矩阵,经过拼接器,实现大屏幕的拼接显示。此外也可通过硬盘录像机,经交换机、解码器、拼接器,实现大屏幕的拼接显示。

该类系统的特点:系统建设成本低廉,延时低,操控性好;但扩展能力弱,图像质量差,难以满足用户对图像高清晰的要求。

因此,此次高清系统解决方案应用的就是SDI高清系列产品。

1.2 SDI高清系统基本构架

15

在我们方案中采用的SDI高清系统,前端采用高清SDI摄像机,其输出的高清SDI视频信号经高清SDI光端机传输后,进入后端的SDI分配器。SDI分配器输出两组同源信号,一组进入高清SDI硬盘录像机,进行高清存储;一组进入高清矩阵,进行大屏幕的拼接显示。同时,用户可以通过键盘及高清客户管理平台,对矩阵及前端设备进行控制和管理。

此系统的特点:系统由视频采集、视频传输、视频存储、视频拼接显示、系统控制管理等5部分构成,结构简单,项目实施方便;并且,系统的故障节点少,后期维护方便。

1.3 系统应用的相关产品

1.3.1 高清一体化前端 L80-C/A01

1

产品特点:

L80-C/A01采用一体化无外露线集成设计,集成了SDI一体化摄像机,360°旋转云台,防护罩,电源,雨刷,风扇,加热器于一体;其防护罩防护等级为IP66级,解决了在户外长时间运行的防尘,防水问题,保证了图像质量。

L80-C/A01可实现360°连续水平旋转,垂直范围达到-90°—+45°,可进行水平0.1°-100°/sec、垂直0.1°-30°/sec多级速度调节。该设备支持AC24V、AC220V/110V电源输入,设有防浪涌和防突波保护装置,4000V防雷标准。

产品特性:

v 高清分辨率的1/2.8英寸逐行扫描CMOS成像器。

v 高清晰画质,1080P实时30帧图像。

v 20X光学变焦,12X电子变焦。

v 1080P无压缩视频输出 色彩还原真实。

v 具备日夜转换及动态侦测功能。

v 支持移动侦测报警功能及I/O报警功能。

v 支持220个预置点的设置、调用及删除。

v 4条巡视轨迹,每条巡航线路可以设置32个预置点。

v 支持4条花样扫描线路和4条左右扫描线路的设置、运行及停止。

v 支持守望功能

1.3.2 高清一体化前端 L80-C/B01

5

产品特点:

L80-C/B01采用一体化无外露线集成设计,集成了SDI摄像机,高清镜头,360°旋转云台,防护罩,带镜头预置的解码器,电源,雨刷,风扇,加热器于一体;其防护罩为整体铝压铸成型,彻底解决了在户外长时间运行的防尘,防水问题,保证了图像质量。

L80-C/B01可实现360°连续水平旋转,垂直范围达到-90°—+40°,可进行0.1°-100°/sec多级速度调节。该设备支持AC110V/AC220V/AC24V/DC24V电源输入,其视频/电源/RS485均设有防雷保护。

产品特性:

v 高清分辨率的1/3英寸逐行扫描CMOS成像器。

v 高清晰画质,1080P实时30帧图像。

v 16X数字变焦。

v 支持16倍数字放大功能。

v 具备隐私遮挡功能。

v 1080P无压缩视频输出 色彩还原真实。

v 具备ICR日夜转换及动态侦测功能。

v 具备4区域移动侦测及报警输出功能。

v 256个预置位;12条巡视轨迹。

v 具备电子罗盘功能;具备自动归回功能。

v 具备断电记忆功能。

1.3.3 高清一体化前端 L80-C/B02

10

产品特点:

L80-C/B02采用高清集成设计,集成了SDI摄像机,高清镜头,解码板、防护罩,电源,雨刷,风扇,加热器于一体;其防护罩材料为铝合金及压铸铝,防护等级为IP66级,解决了在户外长时间运行的防尘,防水问题,保证了图像质量。

L80-C/B02可实现定点安装时的变倍聚焦操作,避免的传统定点安装时,视角不可调节的弊端。该设备支持AAC24V电源输入,其视频/电源/RS485均设有防雷保护。

产品特性:

v 高清分辨率的1/3英寸逐行扫描CMOS成像器。

v 高清晰画质,1080P实时30帧图像。

v 16X数字变焦。

v 支持16倍数字放大功能。

v 具备隐私遮挡功能。

v 1080P无压缩视频输出 色彩还原真实。

v 视频信号无延时传输。

v 具备ICR日夜转换及动态侦测功能。

v 具备4区域移动侦测及报警输出功能。

v 支持定点安装时的聚焦变倍操作。

v 具有雨刷功能。具有恒温控制功能。

1.3.4 高清光端机 LUSTER 13000-VD-1-SDI

11

产品特性:

v 全数字、无压缩、高清光纤传输;

v 支持1-2路SD/HD/3G -SDI 串行数字视频远程传输;

v 支持速率143Mbps~2.97Gbps;

v 兼容SMPTE 259M、292M、344M、424M、ITU 串行数字视频标准;

v 无需软件设置,支持即插即用功能,支持热插拔;

v 内置浪涌和静电保护,三级防雷设计;

v 适用于极高温、极低温等工业严酷环境;

v 全表面贴装技术; 工业级设计,可靠性高;

1.3.5 高清复用性SDI光端机 LUSTER 13000-VD-1-SDI/PAL

17

产品特性:

v 全数字、无压缩、高清光纤传输;

v 支持1-2路SD/HD/3G -SDI 串行数字视频远程传输;

v 支持速率143Mbps~2.97Gbps;

v 兼容SMPTE 259M、292M、344M、424M、ITU 串行数字视频标准;

v 无需软件设置,支持即插即用功能,支持热插拔;

v 内置浪涌和静电保护,三级防雷设计;

v 适用于极高温和极低温等工业严酷环境;

v 全表面贴装技术; 工业级设计,可靠性高;

1.3.6 高清SDI光端机 LUSTER 17000-VD-IP-1/2-1/2-SDI

12

产品特性:

v 全数字、无压缩、高清光纤传输;

v 支持1-2路SD/HD/3G -SDI 串行数字视频远程传输;

v 支持2-3路的模拟视频信号的远程传输;

v 支持1路10/100M以太网数据的传输

v 支持速率143Mbps~2.97Gbps;

v 兼容SMPTE 259M、292M、344M、424M、ITU 串行数字视频标准;

v 无需软件设置,支持即插即用功能,支持热插拔;

v 内置浪涌和静电保护,三级防雷设计;

v 适用于极高温、极低温等工业严酷环境;

v 全表面贴装技术; 工业级设计,可靠性高;

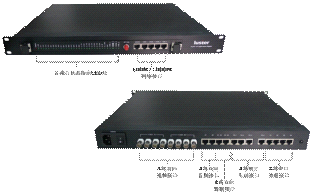

1.3.7 综合多业务光端机 LUSTER 20000-VAD-IP-TEL-4或LUSTER 20000-VAD-IP-TEL-44

14

产品特性:

v 全数字、无压缩、高清光纤传输;

v 支持4路单向/双向实时数字视频远程传输;

v 支持4路双向音频、数据的远程传输;

v 具备2个独立通道的10/100M以太网接口

v 具备1个独立通道的1000M以太网(2电口)接口

v 支持4路标准电话及4路串口服务器的远程传输

v 无需软件设置,支持即插即用功能,支持热插拔;

v 内置浪涌和静电保护,三级防雷设计;

v 适用于极高温、极低温等工业严酷环境;

v 全表面贴装技术; 工业级设计,可靠性高;

1.3.8 3G/HD/SDI转HDMI转换器 LUSTER C1 SERIES

7

产品特性:

v 自动识别3G/HD/SDI信号,无须手动选择

v 符合SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE310M,HDMI1.3,DVI1.0标准

v 自动适应SDI  143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps速率

v 信号输入具有自动电缆均衡功能

v SDI信号输入具有时钟恢复功能

v LED灯设计完善,通过LED灯可以方便监视设备工作状态。

1.3.9 HDMI转3G/HD/SDI转换器 LUSTER C2 SERIES

18

产品特性:

v 自动识别HDMI高清视频,无须手动选择

v 符合SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE310M,HDMI1.3,DVI1.0标准

v 自适应SDI  143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps速率

v 信号输入具有自动电缆均衡功能

v SDI信号输入具有时钟恢复功能

v LED灯设计完善,通过LED灯可以方便监视设备工作状态。

1.3.10 HD SDI转CVBS转换器 LUSTER C3 SERIES

19

产品特性:

v 兼容所有标清SD-SDI(包括143Mbps NTSC,177Mbps PAL,270Mbps 数字分量和360Mbps 16:9数字分量)

v CVBS带宽:150MHz

v HD-SDI支持到1.5Gbps

v 高性能解码技术

v 可自动识别输入制式

v HD-SDI信号最大支持到1080p,30Hz

1.3.11 高清SDI硬盘录像机 LVC-DVR0404HD-S

13

产品特点:

v 视频输入:4路HD-SDI(30fps及向下兼容), 4路HD-SDI环通输出

v 视频输出: 1路CVBS,1路VGA,1路HDMI

v 所有模拟通道支持1080P实时编码

v VGA、HDMI视频输出分辨率最高达1920×1080

v 支持最大4路高清SDI录像同步回放

v 支持JPEG抓图功能

产品特性:

v 支持TV、VGA、HDMI同步输出

v 支持300万像素高清网络视频的预览、存储与回放;

v 支持一键开启录像功能;

v 支持最大4路1080P录像同步回放;

v 支持录像回放时,智能搜索功能;

v 支持录像定向存储;

v 支持8个SATA接口;

v 支持独立的eSATA备份,支持磁盘柜扩容;

1.3.12 高清矩阵 L80-M/B01

16

产品特性:

v 支持全高清(1920x1080@60p,3Gbps)视频交换,最大支持60路数字视频输入和任意多路网络视频输入

v 支持多种视频输入接口:高清视频VGA、DVI、HDMI、SDI 接口;标清CVBS信号接口

v 输出为高清DVI/HDMI接口,标清 CVBS 接口

v 支持高清/标清、数字/模拟视频混合上墙, 及屏幕任意位置可出现各种类型视频

v 支持多种管理接口,以太网、RS485、RS232

v 系统支持键盘操作和计算机管理两种方式

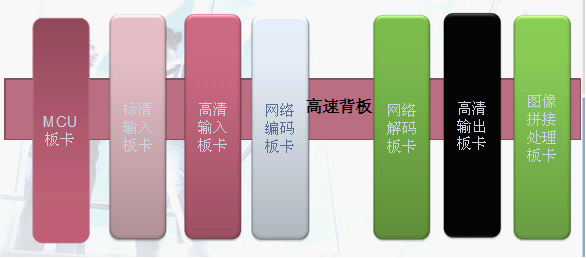

构架原理:

2

该矩阵的构架原理即,在高速背板上承载多种功能板卡,例如MCU板卡、标清输入输板卡出板卡、高清输入输出板卡、网络编解码板卡、图像拼接处理板卡,这是一款基于高速交换技术、高清编解码技术、图像拼接处理技术的全数字高清矩阵。

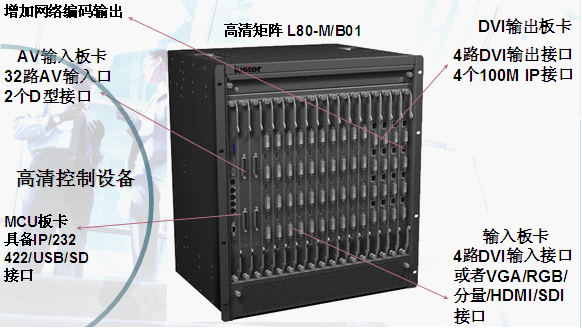

接口介绍:

4

标清输入板卡,有2个D型口,支持32路AV输入;MCU板卡,具备IP/232/422/USB/SD接口;DVI高清输出板卡,具备4路DVI输出接口 ,4个100M IP接口 ;输入板卡,包括4路DVI输入接口 或者VGA/RGB/分量/HDMI/SDI接口 ;同时。矩阵增加了网络编码输出。

高清矩阵特点:

1、采用非压缩纯数字视频背板交换技术,可对图像进行强大丰富的操作;

2、模块化设计,各类型的板卡按需任意组合,安装便捷配置灵活;

3、嵌入式纯硬件设计,运行性能稳定;

4、标清高清模块自由选择,标清升级为高清只需更换模块板卡无需更换系统;

5、作为图像信息业务的最末端,具备了强大的接入能力,并支持各种信号方式;

6、具备兼容模拟矩阵的组网控制能力,最大限度保护现有的投资。

7、提供了最具综合性价比的高清、混合的控制、交换、输出解决方案,突破了传统矩阵单一的模拟切换功能!

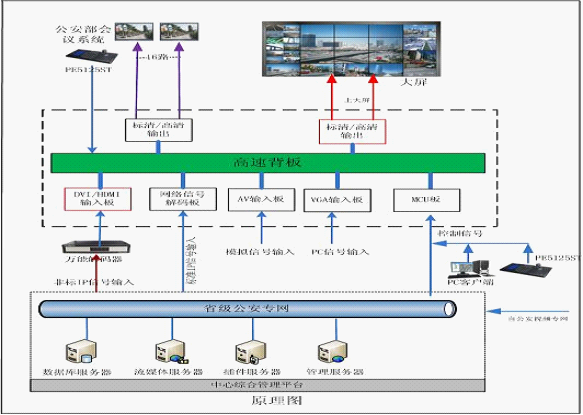

以L80-M/B01为中心构建系统的原理:

6

以L80-M/B01为中心构建的系统中,针对不同的信号源,接入到不同的板卡的接口上,经过矩阵的统一处理,控制输出,进行大屏幕拼接显示;用户可以通过客户端和键盘管理矩阵。

以L80-M/B01为中心构建的系统特点:

1、支持高清系统的完全接入;

2、兼容原有模拟AV矩阵的组网运行;

3、支持混合信号输入:HDMI/DVI/VGA/AV/SDI等不同接口的高清视频信号以及通过网络传输的数字视频信号(H.264/MPEG4)可同时接入;

4、支持接入各种分辨率的视频信号(包括来自于网络摄像机或磁盘阵列中的图像码流);

5、图像拼接、漫游、叠加、透明度调整等功能操作,具备强大的图像实时输出处理能力;

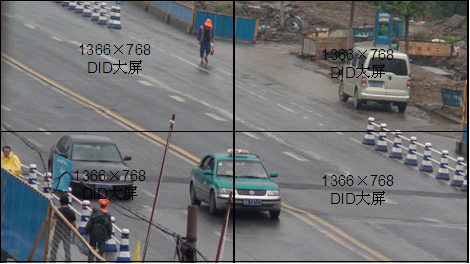

高清拼接介绍:

8

一个高清图像由四个大屏拼接显示,每一块大屏都是由高清矩阵提供一组HDMI信号,视频图像具有清晰的细节表现。

9

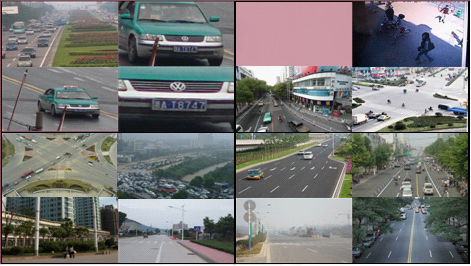

每4路标清图像,可以通过1路高清通道,显示在一块大屏上。

3

视频图像可以进行叠加显示,同时可以对叠加视频进行透明度的调整。此外,叠加视频可以通过漫游的方式,显示在屏幕的任意位置,并根据需要进行任意缩放。

1.3.13 公安实战应用平台

应对公安系统的使用需求,开发了“公安实战应用平台”系统。

主要功能:1、视频监控:观看实时监控图像,并显示图像质量信息;

2、GIS:可与报警、卡口、布防等进行配合;

3、3、电视墙控制:进行大屏拼接显示;

4、卡口:可发布拦截信息;

5、图像侦查:可将事件图片信息存入智图库,便于以后的事件信息快速搜索;

6、接警中心:可显示报警信息;

7、平面地图:可进行监控、警力的布防显示;

8、运维管理:可显示服务器的在线状态、运行状态、异常状态、日志机远程启动;

9、统计分析:主要针对卡口,对报警信息及车辆的车速、车牌、车型等信息进行统计分析;

10、系统配置:进行报警策略配置。

除以上功能外,我们还可以根据客户要求,定制开发功能模块,满足用户各方面的需求。
